JN15-12M/31.5
所屬類別:戶內接地開關
產品描述:GN19-12戶內隔離開關為額定電壓12千伏,三相交流50赫茲的戶內裝置。使用環境條件如下:a.海拔高度不超過1000米;b.環境溫度不高于+40℃,不低于-30℃;c.相對濕度不大于90%(+25℃)時;隔離開關不適用于:a.安裝場所應無嚴重影響隔離開關絕緣和導電能力的氣體、蒸汽、化學性沉積、鹽霧、灰塵、污垢及其他爆炸性、侵蝕性物質。b.安裝場所應無頻繁的劇烈振動。主要結構:GN19-12戶內隔離開關的每相導電部分通過三個支柱絕緣子固定在底架上,每相觸刀中間均連有拉桿絕緣子,拉桿絕緣子與安裝在底架上的主軸相連,主軸通過拐臂與連桿和CS6 -1(T)型操動機構相連,操動機構與連動桿接至輔助開關一起連動。導電部分主要由觸刀與靜觸頭組成,靜觸頭裝在兩端的支柱絕緣子上,每相觸刀由兩片槽型圖片組成,它不僅增大了觸刀散熱面積,對降低升溫有利,而且提高了觸刀的機械強度,使開關的動穩定性提高,觸刀一端通過軸銷安裝在靜觸頭上,其接觸觸刀的另一端與靜觸頭系可分連接,而觸刀接觸壓力靠兩端接觸彈簧來維持。當短路電流通過時加強了兩槽型觸刀之間的吸引力。亦增加了接觸處的接觸壓力,因而提高了開關觸頭的動熱穩定性。GN19-12戶內隔離開關極限通過電流較小,刀片距離較近,因此結構上無磁鎖板。GN19-12戶內隔離開關是為了適應雙進線及雙出線而設計的平裝式和穿墻式隔離開關,為安全起見,兩組觸刀之間設有互鎖裝置,互鎖裝置分為互動式和單動式。底架裝配:由底架主軸、限值板組成,限位板主要用來保證導電觸刀“分”“合”時得到所要求的終點位置。
銷售/服務范圍:
相關標簽:
產品詳情
產品概述
JN15-12/31.5型系列戶內高壓接地開關(以下簡稱接地開關)是我公司根據市場需要設計開發的新型接地開關,符合GB1985-89《交流高壓隔離開關和接地開關》的要求,適用于7.2、12、40.5kV及以下交流50Hz的電力系統中,可與各種型號高壓開關柜配套使用,亦可作為高壓電器設備檢修時接地保護用。
該接地開關結構簡單緊湊,重量輕,操作靈活,動熱穩定性好、設計先進、技術性能可靠、安裝調試方便,是JN4-10型接地開關的理想換代產品。

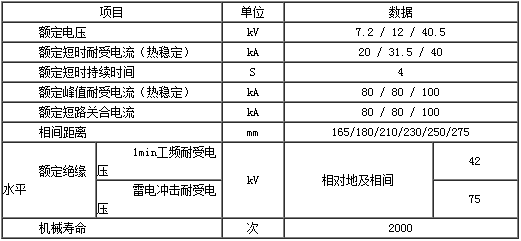

主要技術參數
